Caractéristiques techniques, classification et guide de sélection
Avant d'acheter un écran LED-couleur, comprendre l'ensemble du processus de production vous aide à sélectionner le bon modèle avec précision. Cet article détaille tous les principaux liens des écrans LED couleur-de la fabrication des modules frontaux-à l'assemblage des armoires-arrière, combinés aux caractéristiques techniques et aux normes de classification, fournissant des références complètes aux praticiens et aux acheteurs du secteur.N'hésitez pas à laisser des commentaires pour en discuter.
Processus de production d'écrans LED couleur-
Front-Front-End + Back-End-Flux de travail complet
(A) Processus frontal- : étapes principales de la production de modules LED et de la fabrication de panneaux de lampes
Conception et fabrication de circuits imprimés :Les ingénieurs personnalisent les cartes PCB en fonction des pas de pixels de l'affichage LED (par exemple, P0,9 mm, P1,25 mm, P1,53 mm, P1,86 mm, etc.). Les dessins sont créés par des ingénieurs professionnels ou des fournisseurs de PCB . 4-la technologie de carte multicouche couche/6-couche est adoptée, avec contrôle d'impédance et traitement à l'or par immersion pour garantir une transmission stable du signal.
Production de treillis en acier :Le perçage laser est effectué en fonction des positions précises des plots PCB, avec une épaisseur standard de 0,12 à 0,15 mm pour garantir la précision du montage ultérieur.
Assemblage SMT (lien de fabrication de base)
SMT (Surface Mount Technology) est un processus clé pour le traitement des modules LED, comprenant quatre étapes principales :
Impression de pâte à souder :La pâte à souder ou l'adhésif sont sérigraphiés-sur des plots de PCB via une sérigraphie pour préparer le soudage des composants. L'équipement est situé à l'avant de la ligne de production SMT.
Montage des composants :Des machines de placement-à grande vitesse sont utilisées pour positionner avec précision des composants montés en surface-sur des emplacements de PCB fixes, garantissant ainsi la stabilité du soudage.
Soudure par refusion :Les fours de refusion font fondre la pâte à souder pour lier fermement les composants au PCB, l'équipement étant connecté derrière la machine de placement.
Inspection optique AOI :Des loupes, des microscopes, des systèmes AOI (Automated Optical Inspection), des systèmes d'inspection à rayons X-et d'autres équipements sont utilisés pour inspecter entièrement la qualité de la soudure et les défauts d'assemblage. Il peut être configuré de manière flexible aux nœuds clés de la chaîne de production.
Test de vieillissement du module LED (vérification de l'éclairage) :Les modules subissent 6 à 8 heures de tests cycliques rouge, vert, bleu et blanc à une température élevée supérieure à 50 degrés. Les tests clés incluent les pixels morts, l'uniformité de la luminosité, l'écart de couleur et la fonctionnalité du circuit intégré du pilote pour garantir des performances stables du module.
Empotage étanche pour les écrans LED extérieurs :Les modules spécifiques à l'extérieur- nécessitent un enrobage en silicone et l'installation d'un cache facial pour une étanchéité parfaite. Les modules de maintenance avant-sont équipés de piliers et de goujons magnétiques pour faciliter l'assemblage et la maintenance ultérieurs de l'armoire.
(B) Processus back- : assemblage d'armoires LED et tests d'intégration de grands-écrans
Installation de l'alimentation et de la carte de réception :Les alimentations et les cartes de réception sont fixées selon les plans de conception, avec des processus de câblage standardisés pour garantir une alimentation stable et une transmission du signal.
Assemblée du conseil d'administration de l'unité :Les modules LED sont fixés à l'armoire via des vis ou des piliers magnétiques et connectés avec précision aux cartes de réception et aux lignes électriques pour assurer un fonctionnement synchrone des modules.

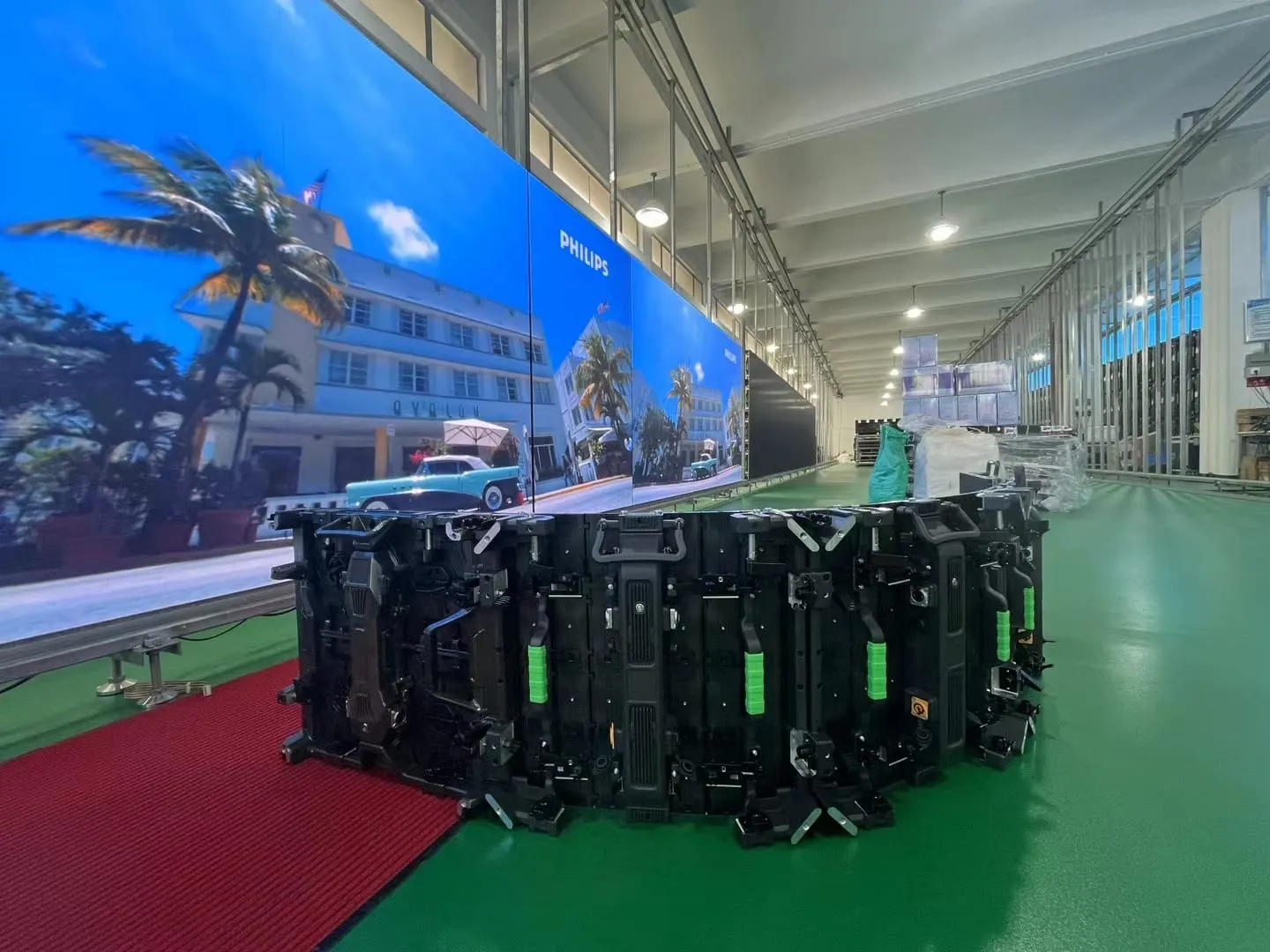

Test d'intégration et de vieillissement d'un grand écran LED- :Sur la base des dimensions des armoires (500x500mm, 500x1000mm, etc.) et des caractéristiques structurelles, les armoires sont assemblées en un écran complet selon les exigences personnalisées de longueur et de largeur des clients. Après avoir connecté l'écran assemblé aux processeurs et aux ordinateurs et configuré les paramètres pertinents, 2-3 jours de tests de vieillissement cyclique pour les vidéos, les images et les textes sont effectués. Les pixels morts, les écarts de couleur, les joints de soudure à froid et d'autres problèmes sont éliminés grâce à des tests point à point blanc/rouge/vert/bleu-.
Emballage et expédition :Après avoir passé les tests de vieillissement et d'éclairage, l'écran est démonté pour l'emballage et l'expédition. L'emballage en boîte en bois ou en flight case est sélectionné selon les besoins pour assurer la sécurité du transport.
Caractéristiques techniques de base des écrans LED
Références de sélection des clés
Performance supérieure
Adopte une technologie de numérisation dynamique, garantissant des images stables sans bruit, une qualité d'image claire, des animations vives et une lecture vidéo fluide, adaptée aux scénarios d'affichage-à forte demande.
Contenu riche
Prend en charge l'affichage de texte, de graphiques, d'images, d'animations, de vidéos et d'autres formats pour répondre à divers besoins tels que la promotion commerciale et la diffusion d'informations.
Modes flexibles
Permet aux utilisateurs de personnaliser les modes d'affichage pour s'adapter à la logique d'affichage de différents scénarios.
Qualité fiable
Utilise des matériaux émetteurs de lumière importés-, des puces IC de haute-qualité et des alimentations électriques-hautes-sans bruit pour prolonger la durée de vie.
Grande capacité d'information
Aucune restriction sur le contenu affiché, répondant aux besoins de -diffusion en temps réel d'informations massives.
Entretien facile
La conception modulaire simplifie les processus d'installation et de maintenance, réduisant ainsi les coûts de maintenance à long terme.
Transmission longue-distance
Équipé de puces de communication haut débit Gigabit Ethernet-, prenant en charge la transmission de données longue distance-sans relais-, adaptée aux projets extérieurs à grande échelle-.
Stabilité et fiabilité
Adopte une technologie internationale de pointe-et des appareils intégrés-à grande échelle, prenant en charge les mises à niveau en ligne pour garantir un fonctionnement stable à long terme.
Efficacité énergétique
Met en pratique des concepts à faible-carbone et évolue vers une efficacité énergétique plus élevée afin de réduire les coûts d'exploitation.
III. Normes de classification des écrans LED
Base de sélection précise
(A) Classification par couleur primaire
Écrans LED-unicolores :Couleur rouge ou verte unique, adaptée à l'affichage d'informations simples (par exemple, écrans de taux d'intérêt bancaires, écrans d'horloge).
Écrans LED bicolores- :Combinaison de couleurs rouge et verte, niveaux de gris de 256-, prenant en charge 65 536 couleurs, adaptée aux scénarios de diffusion d'informations de petite et moyenne taille.
Écrans LED-couleur :Combinaison de couleurs rouge, verte et bleue, niveaux de gris de 256 niveaux réalisant plus de 16 millions de couleurs, actuellement la catégorie d'applications dominante.
(B) Classification par dispositif d'affichage
Affichages numériques LED :Équipé de tubes numériques à 7 segments, axés sur l'affichage d'informations numériques telles que les écrans d'horloge et les écrans de taux d'intérêt.
Écrans graphiques matriciels LED :Composé de modules matriciels uniformément disposés, axés sur l'affichage de texte et d'images, adaptés aux scénarios intérieurs de petite et moyenne taille-.
(C) Classification par scénario d'application
Écrans LED d'intérieur :La taille des points électroluminescents va de Φ0,9 mm à Φ8 mm, avec des zones d'affichage allant de plusieurs mètres carrés à plus de dix mètres carrés, adaptées aux environnements intérieurs tels que les centres commerciaux, les salles de réunion et les hôpitaux.
Écrans LED extérieurs :Zones d'affichage allant de dizaines à centaines de mètres carrés, haute luminosité s'adaptant aux environnements extérieurs à forte luminosité, avec fonctions coupe-vent, imperméable et imperméable, largement utilisées dans les rues commerciales, les centres de transport, etc.
(D) Classification par pas de pixel (paramètre de sélection de base)
| Taper | Spécifications du pas de pixel | Scénarios d'application de base |
|---|---|---|
| Écrans LED d'intérieur | P0,9 mm, P1,25 mm, P1,53 mm, etc. | Scénarios de visualisation à courte-distance (salles de réunion, salles d'exposition) |
| Écrans LED extérieurs | P3mm, P4mm, P5mm, P10mm, etc. | Scénarios de visionnage à longue-distance (publicité extérieure, grands écrans) |
Solutions d'affichage LED 2025
Cet article se concentre sur les besoins fondamentaux des écrans LED, couvrant des informations clés telles que les processus de production, les caractéristiques techniques et la sélection de la classification. Si vous avez besoin d'en savoir plus sur des pitchs de pixels spécifiques, des devis de produits, des cas de projet ou des solutions personnalisées, n'hésitez pas à consulter ou à discuter à tout moment.
Questions courantes sur la sélection des écrans LED
Comment sélectionner des écrans LED avec différents pas de pixels
Choisissez des petits pas (P0,9-P2,5 mm) pour les scénarios à courte distance-et des grands pas (P3-P10 mm) pour les scénarios longue distance.
Sur quels paramètres faut-il se concentrer pour les écrans LED extérieurs
Degré d'étanchéité, luminosité et résistance aux intempéries ; donner la priorité aux modules étanches en pot.
Quel est le cycle de production des écrans LED-couleur ?
7 à 15 jours pour les commandes régulières ; les grands projets personnalisés doivent être négociés en fonction de la capacité de production.
Scintillement/image fantôme
Remplacez-le par des câbles Ethernet Cat5e ou supérieur, assurez-vous d'une mise à la terre appropriée, ajustez le taux de rafraîchissement de la carte graphique (50-60 Hz) et vérifiez la charge de l'alimentation.
